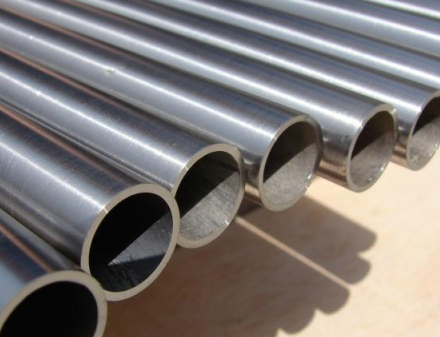

合金钢管三维测量数据处理的最终目的是为通用cad系统的设计修改和创新建立cad模型。测量数据的CAD逆向建模技术包括测量点云数据的分割、曲面拟合和重构。

（1）测量点云数据的分割。用表面数学模型来表示一个物体是很困难的。将点云数据分割（分段）形成多个表面模型，然后将分割后的表面模型平滑连接（拼接）形成被测合金钢管的整体表面模型。测量数据分割的原则是数据块的凹凸一致，表面重建的及时性更好。常用的数据分割方法包括基于曲率的方法（规则数据分割）、基于边界的方法（散乱数据分割）和基于base-f-surface的方法（散乱数据分割）。（2）曲面拟合与重构。曲面模型重建一般采用通用的曲面模型图形标准进行重建。常用的图形表示方法有贝塞尔曲线、b样条曲线、nurbs曲线、三角贝塞尔曲线等。常用的曲面重建方法有点线单边曲面拟合法、掩模法等。在重建曲面时，如轮廓母线旋转法，根据重建曲面的特点进行选择和使用。
