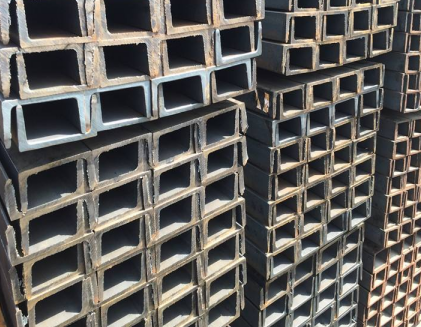

镀锌槽钢是一种简单的特殊截面，但不易控制通道中间形状的咬合变形。在整个连轧机组的制造条件中，连轧前后道次的关系直接影响板坯的厚度和长度。镀锌槽钢产品存在长度不等、腿变形、表面麻点、剪切变形、弯曲、包装不牢等质量问题。工程师从多个角度分析，并一一解决。推出高品质、高精度双面测长仪。

腿长不等

镀锌槽钢的两条腿不等长，导致侧面明显不均匀。一条腿在上限，另一条腿在下限。这有影响。用户加工使用时钻孔定位、焊接等。原因是来料太少，轧件道型不对，轧制过程不稳定，精轧前的蝶形孔不能保证，尤其是成品胀形好，是。 , 支腿的长度可能会波动。

无论是等边镀锌槽钢还是斜角镀锌槽钢，其边长和质量都非常重要。为此，镀锌槽钢生产线配备镀锌槽钢测量仪器，进行高精度测量，及时发现问题，及时通知。使员工实时掌握生产状态，及时调整轧机状态，保证生产状态。

测量原理

光电测量产品利用物体的远心光路和CCD成像方式在线检测尺寸。光电探头是检测的核心，每个探头组由发射镜和接收镜组成。从投影透镜中的点光源发出的光，通过投影透镜传输到接收透镜，形成平行光场。平行光由受光透镜聚光，通过聚光位置的孔径孔，在受光部成像。当物体经过视野时，被物体遮挡的部分在接收单元的芯片上呈现为锐利的阴影。通过光电转换和数字处理，由阴影的宽度计算出被测物体的边长。

边长测量仪用于测量镀锌槽钢两边的长度。因此，探针组数设置为2组，分别测量两侧各边的长度值。镀锌槽钢都有一定的角度，所以根据生产中的不同角度，可以将镀锌槽钢测量仪的探头角度定制到相应的角度，以保证边长的高精度检测。
