焊条由焊条芯和涂膜组成，焊条芯是作为电极导电的功能之一，也是形成焊缝金属的主要材料，所以焊条芯的质量直接影响着焊条的质量。影响。给予。焊接性能，它的材料是特制的。焊接碳钢的优质钢焊条芯通常是0.08%的低碳钢。广泛使用的H08和H08A对含碳量和硫的有害杂质有严格的限制。常用焊条直径（即电极芯直径）为 2.5-6 毫米，长度为 350-450 毫米。

焊条通常具有抗外伤性，但也容易因储存条件差而损坏。由于焊条是陶瓷制品，不如钢芯耐冲击，所以在装卸时不会脱落。用纸箱包装的焊条不能使用吊钩运输。某些类型的电极，例如具有特殊干燥要求的碱性电极涂层，需要比普通电极更小心的处理。

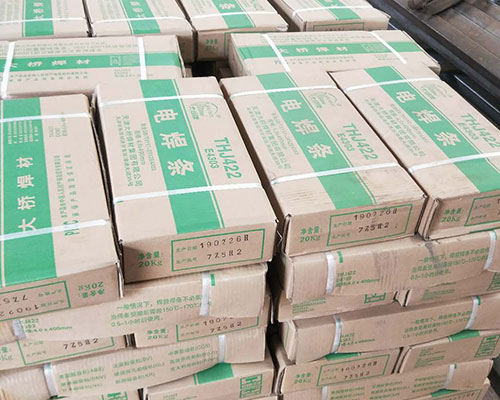

焊条通常用塑料袋和纸箱包装。焊条在使用前不能随意拆卸，以防吸潮。重新密封电极。酸性电极对水分不敏感，而有机金红石电极可以承受更高的水分含量。因此，应在70-150°干燥1小时，视具体湿度情况而定。储存时间短，包装好。通常使用前无需干燥。

碱性低氢电极在使用前应进行干燥，以降低电极的含氢量，防止出现气孔、裂纹等缺陷。一般干燥温度为350℃，时间为1小时。防止镀层变干, 不要将电极放入热烘箱或淬火。如对含氢量有特殊要求，应将干燥温度提高到400-500℃1-2小时。将干燥的碱性电极存放在单独的低温干燥箱中，温度控制在 50-100°C，并根据需要取出。干燥电极时，每层电极不宜过厚（一般为1-3层），以免电极干燥时受热不均及除湿。在户外工作时，焊条应妥善存放过夜，不允许存放在室外，应存放在恒温冷箱内。否则，在第二天使用之前让它再次干燥。

所谓“过期”，并不是说储存期已经超过一定期限，而是说发生了不同程度的质量变化（降解）。各种电极长期存放后，电极表面可能会出现白色晶体（毛发）。这通常是由水玻璃引起的，但这些晶体无害。湿了很久。存放多年的焊条必须经过技术试验，并在规定温度下烘干焊条。焊接过程中未观察到电极的技术性能有异常变化。例如，即使镀层有结块或分层，存在气孔或裂纹等缺陷，一般都能保证电极的机械性能。

焊条湿芯处有轻微锈蚀，基本不影响其性能，但不适合在对焊接质量有要求时使用。焊条非常潮湿和生锈，如果需要可以降级或用于一般部件焊接。我们根据标准测试机械性能并确定使用范围。如果焊层中含有大量铁粉，相对湿度高，存放时间长，焊条会很湿，甚至涂层会生锈，但仍会出现气孔和气孔。焊接时的扩散氢含量，将其丢弃。焊条必须妥善包装和存放，以免吸潮。各类焊条劣化严重，镀层脱落严重，故此批焊条应报废。
